Milyen területen célszerű az acélsodrony függesztékek használata?

Az acélsodrony függesztékek kiváló megoldást nyújtanak nagy igénybevételű munkaterületeken történő emelési és vontatási feladatokhoz.
A jó kopás -és hőálló tulajdonságok miatt bizonyos esetekben szélsőséges körülmények között is használhatók. Rugalmasak és hajlékonyak,
így kellőképpen alkalmazkodnak a teher formájához.

Az acélsodrony függeszték - más néven drótkötél függeszték, vagy fülecselt kötél - számos ipari ágazatban használatos.

Építőipar:

Acélsodrony függesztékeket gyakran alkalmaznak építési projektek során, elsősorban darukkal végzett emelési feladatokhoz; magasépítés, mélyépítés, hídépítés, tartószerkezetek beemelése és mozgatása.

Létesítmény- és karbantartási munkák:

Ahol szükség van a terhek felfüggesztésére, támogatására vagy biztonságos elhelyezésére, ott az acélsodrony függesztékek jól alkalmazhatók. Más hajlékony függesztékekkel szemben - láncfüggesztékek, műanyaszálas függesztékek - az 1 ágú kialakítások "átfűzése" egyszerűbb a nagy méretű terhek alatt.

Tartórendszerek:

Acélsodrony függesztékeket terhelő szerkezetek tartórendszereinek kialakítására alkalmazzák, például lámpaoszlopok, klímaegységek vagy egyéb felfüggesztett eszközök esetén.



Milyen függeszték kialakítások és méretek rendelhetők?

Az általános emelési célú acélsodrony függesztékeket különböző konfigurációkban gyártjuk.
Az eltérő formák és szerelvényezések más-más előnyöket biztosítanak egy adott emelési feladathoz.

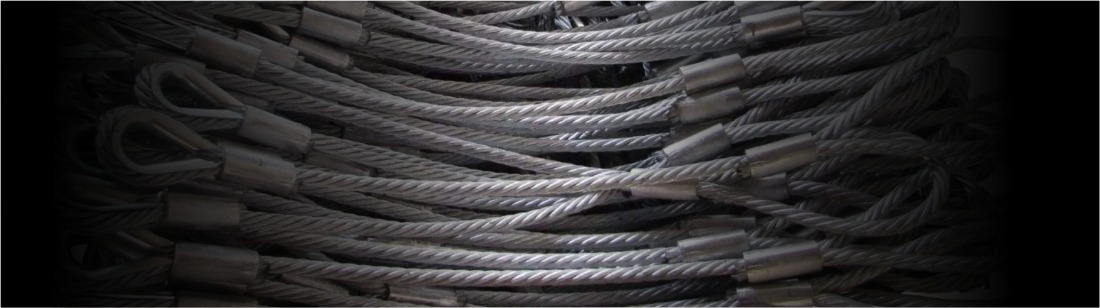

A kötélvégek képzése alumínium préseléssel történik, a függesztékek alapanyaga 1770 N/mm² szilárdsági osztályú,
rostos betétes horganyzott acélsodronykötél. A kötél szerkezete átmérőtől függően 6x19, vagy WS 6x36.

A gyártás során minden emelőfüggesztéket azonosító számmal látunk el, majd teherpróbának vetünk alá.
A kész termékekhez MSZ EN 10204.2.2 szerinti minőségazonossági bizonyítványt adunk.

Webáruházban általános méretezésű és kialakítású függesztékek vásárolhatók.
Külön kérésre lehetőség van személyre szabott szerelvényezésre és egyedi hosszak gyártására.

1 ágú acélsodrony függesztékek

Sokoldalú kötélvég kialakítással rendelhetők.
A standard változatok normál, ill. kötélszíves végződésekkel, valamint horoggal és gyűjtőkarikával szereltek.
Az 1 ágú kialakítás alkalmazható egyeneságú, szorító vagy hurkolt kötözési módokban.
A végtelenített függeszték jól használható akkor, amikor extra rugalmasságra van szükség az emelés során,
vagy elvárás a rendkívül rövid kötélzet.

2 - 3 - 4 ágú acélsodrony függesztékek

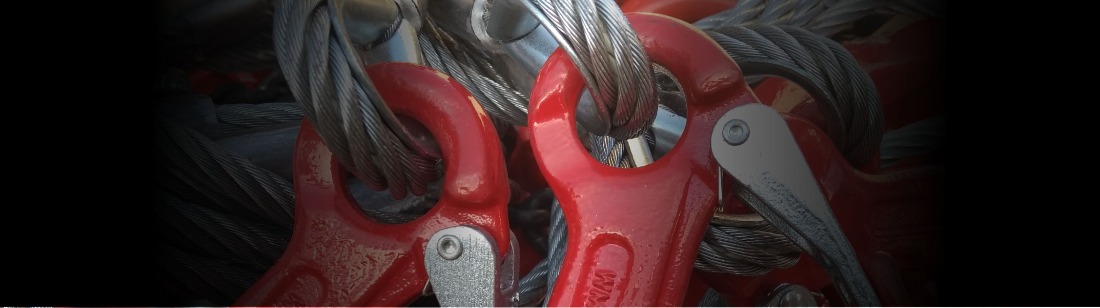

A több ágú függesztékek túlnyomórészt egyenlő hosszúságú kötélágakból állnak, egyik végükön gyújtőkarikával, másikon horoggal.
A kötélfüleket - a kopás csökkentése és a kötélfül deformálódás elkerülése érdekében - kötélszívvel szereljük.
Alkalmazásuk általában jobb egyensúlyt és terhelés-szabályozást biztosít, mint az 1 ágú függesztékeké.
Igénybevételük olyan feladatoknál célszerű, ahol a horgok közvetlenül a teherhez csatlakoztathatók.



Teherkötözési módok

1. Egyenes ágon a kötözőelemek közvetlenül 1-1 csatlakozási ponthoz kapcsolódnak. A terhelhetőség a névleges 100%-a.

2. Szorítókötözésnél a függesztékágak a terhen keresztül, vagy a terhen körbe vannak vezetve és a kötözőelem a kötélbe vissza van akasztva
    vagy fűzve. A terhelhetőség a névleges 80%-a.

3. Hurkolt kötözésnél a függeszték a terhen keresztül vagy a teher alatt van vezetve, és a kötözőelemek közvetlenül a végszemhez
    vagy az emelőgép horgához csatlakoznak. A terhelhetőség a névleges kétszerese.

4. Többágú felkötés esetén a kötözőelemek közvetlenül a csatlakozási pontokhoz kapcsolódnak.



Általános emelési célú acélsodrony függesztékek teherbírása

A függesztékek függőlegessel bezárt szöge (ß) befolyásolja a kötélágban ébredő erő nagyságát.
A megfelelő függeszték kiválasztásánál az emelési szögeket mindig figyelembe kell venni!

Az értékek 1770 N/mm² WS 6x36+FC alapanyagú, alumínium préselt függesztékekre vonatkoznak.

Nagyobb terhelési, vagy speciális munkaterületi igény esetén a függesztékeket acélbetétes sodronykötélből is gyártjuk.
Az acélbetétes kötélből gyártott függesztékek terhelhetősége ~ 10% -kal magasabb
Az alumínium préselés helyett a kötélvégek kézi fonással is rendelhetők.
A fonással készült függesztékek terhelhetősége ~ 10% -kal alacsonyabb.

Egyedi elvárások és rendelések esetén mindeképp szükséges az adatok egyeztetése.

Terhelhetőség változása a hőmérséklet függvényében



Terhelési szimmetriák

Többágú függesztékek esetén a terhelés akkor nevezhető szimmetrikusnak, ha az ágak terhelése azonos mértékű és az alábbi feltételek együttesen fennálnak:

- Minden függesztékág a függőlegessel azonos szöget zár be, mely nagyobb, mint 15º, illetve a függőlegessel bezárt szögek
  közötti eltérés kisebb mint 15º.
- Az ágak vetületei szimmetrikusan helyezkednek el a vízszintes síkban, vagy a vízszintes szögek közötti eltérés 15º-on belül van.
- Az emelendő teher nagysága a függeszték névleges terhelhetőségének 80% -ánál kisebb.

Egyéb esetekben a terhelés aszimmetrikusnak nevezhető. Az ebből adódó függesztékág terhelések és a teherre átadódó terhelések nagyságát a biztonságos emelés érdekében meg kell határozni.

Az többágú függesztékek nem minden ágon történő használatából, valamint az aszimmetrikus emelésből eredő terhelhetőséget csökkentő tényezőkre vonatkozó előírásokat és más biztonsági szempontokat a kezelési és használati utasítások tartalmazzák.



Használat, kezelés és karbantartás

Az első használat előtt  meg kell vizsgálni, hogy az acélsodrony függeszték megegyezik a megrendelttel, a gyártói műbizonylat  rendelkezésre áll, és a bizonylat adatai megegyeznek a függeszték adattábláján található adatokkal.
A függeszték adatait az emelőgépnaplóba vagy függeszték nyilvántartásba be kell jegyezni.
A  kezelőt (kezelőket) megfelelő oktatásban kell részesíteni az acélsodrony függesztékek kezelésével, karbantartásával és tárolásával kapcsolatban.

Minden használat előtt meg kell  vizsgálni a függeszték időszakos vizsgálatának érvényességét és azonosíthatóságát.
Amennyiben az időszakos vizsgálat érvényessége lejárt, vagy az adattábla tartalma nem, vagy nem egyértelműen olvasható,
a függesztéket ki kell vonni a használatból.

Az acélsodrony függesztékek használatát fel kell függeszteni az alábbi esetekben:

- Az alsó vagy felső csatlakozó szerelvények deformálódtak vagy repedés, bevágás, hő okozta elszíneződés, elhajlás,
  deformáció keletkezett rajtuk
- A függeszték bármely elemén elektromos hatás okozta nyom, hegesztés hatás, hő okozta elszíneződés vagy más,
  a biztonságos használatot befolyásoló eltérés keletkezett
- A horog kinyílására utaló jel mutatkozik (a megengedett max. méretnövekedés 10% lehet), vagy a kötözőelem alakváltozása,
  repedése illetve kopása tapasztalható
- Az acélsodronykötél károsodása esetén: elemi szál törések a külső pászmák felületén vagy a kötélvég-befogásnál;
  elemi szálak csoportos törése; pászmaszakadás; kötélátmérő csökkenése (max. 10%-ig megengedett); rugalmasság csökkenése;
  külső és belső kopás, erős külső és belső korrózió; kötél hullámosság; kötél kikosarasodás; elemi szál hurokképződése;
  elemi szál, vagy pászma fellazulása; a kötél helyi megvastagodása, keresztmetszet-csökkenése, laposodása;
  a kötél hurokforma képződése, megtörése

A meghibásodott, vagy a használatból műszaki, vagy más, biztonságos használatot befolyásoló okból kivont függesztékek vizsgálatával és javításával kapcsolatban a gyártót vagy érvényes jogosultsággal rendelkező szakértőt ajánlott megkeresni.

A hibás szerelt részegységet az eredetivel azonos paraméterű, műbizonylattal rendelkező újra kell cserélni, javítás esetén el kell végezni az időszakos vizsgálatot is.

A szerelt acélsodrony függesztéknek illetve bármely elemének hegesztéssel történő javítása tilos!

A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől olyan módszerrel, amely a függeszték anyagát nem károsítja. TILOS savas vagy hevítéses módszereket alkalmazni, illetve más olyan módszert, amely az esetleges felületi hibákat elfedheti, vagy a függesztéket roncsolja.



Időszakos felülvizsgálat

A függesztéken legfeljebb 6 havonta illetékes, érvényes jogosultsággal rendelkező személynek teljes vizsgálatot kell tartania.
Amennyiben a használat során tartósan a névleges terheléssel vannak igénybe véve, akkor legalább negyedévente kell a vizsgálatot elvégezni! Legalább minden harmadik felülvizsgálat során statikus terheléspróbának kell alávetni, a névleges terhelés 1,25 -szörösével.

Felülvizsgálatok elvégzésével keressen minket!

Speciális függesztékek

Végkiöntött és acélpréselt acélsodrony függesztékek

Az általánostól eltérő méretezésű és szerelvényezésű függesztékek (MSZ EN 13411-4:2012, illetve EN 12385-10) online nem rendelhetők.



Speciális méretezésük és kialakításuk miatt megrendelés előtt mindenképp az adatok egyeztetése szükséges:
- a függeszték típusa, szilárdsági osztálya, terhelhetősége,
- a kötélágak száma és hossza, használati szögek
- a szerelvények típusa és mérete,
- üzemi hőmérséklettartomány, különleges körülmények stb.
