Általános emelési célú sodronykötelek

Sodronykötél (EN 12385-4 / EN 12385-5)

A hagyományos kötélszerkezetek megfelelnek a legtöbb hazai felhasználási terület igényeinek.

A sodronykötelek pászmaszerkezete és sodrása meghatározó az alkalmazhatósági területek szempontjából.
Online értékesítés keretében elsősorban jobbsodratú sodronykötelek rendelhetők rostos (FC) vagy acélbetéttel (IWRC),
horganyzott, rozsdamentes, illetve PVC bevonatos változatokban.

Felhasználási területek és jellemző tulajdonságok

1x19 Általános építőipari és halászati alkalmazások - kikötési, feszítési és tartási célok.
Merev, kopásálló szerkezet, nyúlásra nem hajlamos.

6x7 FC / 7x7 Bányászati, hajózási és általános ipari alkalmazások - kikötési, feszítési, tartási és kisebb átmérőknél működtetési célok.
Rozsdamentes változata élelmiszeripari, hajózási és belsőépítészeti területekre, PVC bevonatos változata sport és mezőgazdasági felhasználásra. Kevésbé merev szerkezet, mint az 1x19, a dinamikus hajlító hatásokat a kisebb átmérőknél jól viseli, kopásálló,
nyúlásra nem hajlamos.

6x19 FC/ 7x19 Építőipari, hajózási, bányászati, erdészeti és vasúti alkalmazások - feszítési, működtetési célok, függesztékek,
egyes csörlők, k
alandparkok kötelei. Rozsdamentes változata élelmiszeripari, hajózási és belsőépítészeti területekre, PVC bevonatos változata sport és mezőgazdasági felhasználásra. Rugalmasabb szerkezet, mint az 1x19/6x7. Kopásálló, nyúlásra nem hajlamos, kisebb átmérőknél a dinamikus hajlító hatásokat jól viseli.

6x37 FC Építőipari és általános emelési alkalmazások - függesztési, tartási, működtetési célok.
Rugalmas, hajlékony szerkezet, a dinamikus hajlító hatásokat jól viseli, kopásra és nyúlásra hajlamos.

WS6x36 / WS 7x36 Daruzás, bányászati és erdészeti alkalmazások - függesztékek, általános emelési, kikötési, feszítési, tartási,
és működtetési célok.
Rugalmas, hajlékony szerkezet, a dinamikus hajlító hatásokat jól viseli, kopásra és nyúlásra nem hajlamos.

S 8x19 FC Személyfelvonók, teherfelvonók, aknaszállítás.
Rugalmas, hajlékony szerkezet, a dinamikus hajlító hatásokat jól viseli, kopásra és nyúlásra nem hajlamos.

18x7 / 35x7 Daruzás, egyes csörlők kötelei.
Forgásszegény, rugalmas szerkezet, a dinamikus hajlító hatásokat jól viseli.

Felépítés

Az acélsodronykötelek előírás szerinti szakítószilárdságú acélhuzalokból készülnek.

A leggyakrabban használt szilárdsági osztályok:

- Általános célú köteleknél: 1770, 1960, 2160 N/mm²
- Rozsdamentes köteleknél: 1570 N/mm²
- Felvonóköteleknél: 1370/1770 N/mm² (vegyes szilárdság)

A sodronykötelet alkotó huzalok elnevezése az elemi szál.

Az elemi szálakból először pászmákat sodornak, majd a pászmákat egy központi betét köré sodorják.

A központi betét, amely köré a kötelet sodorják a gyakorlatban már önmagában is valamilyen sodrott szerkezetet,
pászmát vagy kötelet takar. Anyaga lehet rostos, (természetes vagy szintetikus) illetve acél.
A kötélbetét kiválasztásánál a mechanikai, a vegyi és a hőhatásokat kell figyelembe venni.
Pl.: melegüzem, nagy terhelés - acélbetét, kültéri alkalmazás, vegyi hatás - műanyagbetét, stb.

A sodronykötél betétek gyakran használt jelölése:

- rostos betét: FC, FE, Ao
- természetes rostos betét: NFC, FEN
- szintetikus rostos betét: SFC, FEC, Ap, Ar FC
- acél betét: WC, SE
- önálló acél sodronykötél betét: IWRC, SES, At, IWR
- alakított huzal pászma betét: KWSC

A sodronykötelek készülhetnek horganyzott vagy bevonat nélküli (csupasz) elemi szálakból, illetve korrózióálló (rozsdamentes)
alapanyagú huzalokból.

A felhasználó igénye szerint a kötelek a kopás, illetve a korrózió csökkentése érdekében zsírral kenhetők.

A kenés módja lehet:

- belső (csak a rostos betét van impregnálva, a kész kötél külső felülete száraz)

- külső (a kötél külső felülete van zsírozva)

- külső-belső, intenzív kenés (a kötél külső felülete és a betét egyaránt zsírozott)


Sodrások és kötélszerkezetek

A pászmák és az ezekből sodrott kötelek lehetnek jobbsodratúak (Z/s), vagy balsodratúak (S/z).

Ha a pászma sodrási iránya ellentétes a kötél sodrási irányával, a kötél keresztsodratú.
Ha a pászma sodrási iránya megegyezik a kötél sodrási irányával, a kötél hosszsodratú.



A sodrásirányok egyéb jelölése:

Egyszer sodrott szerkezet jobb sodrás: z vagy RH
Egyszer sodrott szerkezet bal sodrás: s vagy LH

Kétszer sodrott keresztsodrású szerkezet jobb sodrás: s/Z vagy RHOL
Kétszer sodrott keresztsodrású szerkezet bal sodrás: z/S vagy LHOL

Kétszer sodrott hosszsodrású szerkezet jobb sodrás: z/Z vagy RHLL
Kétszer sodrott hosszsodrású szerkezet bal sodrás: s/S vagy LHLL



Egyszersodrott kötél (pászma):

Egy központi maghuzal köré egy vagy több réteg huzal van sodorva.
Több réteg esetén váltakozó irányú a sodrás és a külső réteg iránya a meghatározó.
Jellemzője a nagy merevség és a jó méret illetve alaktartás (Pl. bowdenek, spirálkötelek) Ilyen kötélszerkezetek: 1x7, 1x19, 1x37


Kétszersodrott kötelek:

Az egyszer megsodrott pászmákat a betét köré sodorva állítják elő.
A leggyakrabban használt kötélszerkezetek melyek rugalmasak, hajlékonyak, a huzalszakadásra kevésbé érzékenyek, mint az egyszersodrott kötelek.
Alkalmaznak jobb -és balsodratú köteleket, kereszt-, illetve hosszsodrásúakat.
Az elemi szálak kapcsolata szerint vannak pontérintkezésű, vonalérintkezésű és vegyes érintkezésű szerkezetek is.

Pontérintkezésű kötelek, pl. T6x7; T6x19; T6x37 (1)

Vonalérintkezési kötelek, pl. Seale: S6x19; Warrington: W8x21; Filler: F6x25 (2)

Kombinált vonalérintkezésű kötelek, pl. Warrington-Seale WS6x36


Több pászmarétegű kötelek:

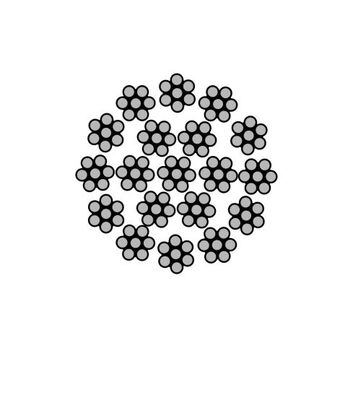

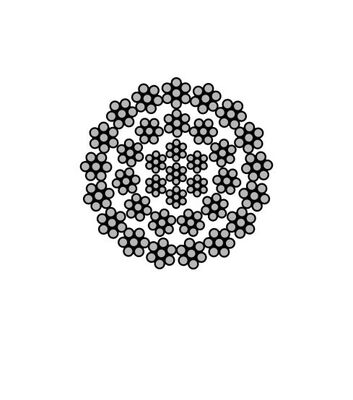

Pászmaspirális, pl. 18x7; 35x7 stb. Jellemzően forgásszegény vagy forgásmentes kötelek.

Amennyiben nem biztos a megfelelő kötél kiválasztásában keressen minket!
